Αυτόματα περιστρεφόμενος ηλιακός συλλέκτης

Ο αυτόματα περιστρεφόμενος ηλιακός συλλέκτης κατασκευάστηκε στο πλαίσιο των συναντήσεων του Ομίλου Μικροί Χάκερ κατά το σχολικό έτος 2017-2018. Απαιτητική κατασκευή η οποία χρειάστηκε αρκετές συναντήσεις για να ολοκληρωθεί. Περιλαμβάνει ένα μικρό ηλιακό πάνελ 5V το οποίο το περιστρέφει σε δυο άξονες ώστε να έχει την μέγιστη δυνατή απόδοση.

Αρχικά μελετήσαμε με τα παιδιά του ομίλου τον τρόπο λειτουργίας των ηλιακών πάνελ και ειδικά των περιστρεφόμενων. Εισαγωγική Παρουσίαση

Στη συνέχεια αναζητήσαμε και εκτυπώσαμε στον 3Δ εκτυπωτή του σχολείου ένα έτοιμο σχέδιο για ένα περιστρεφόμενο πάνελ δυο αξόνων από το thingiverse.

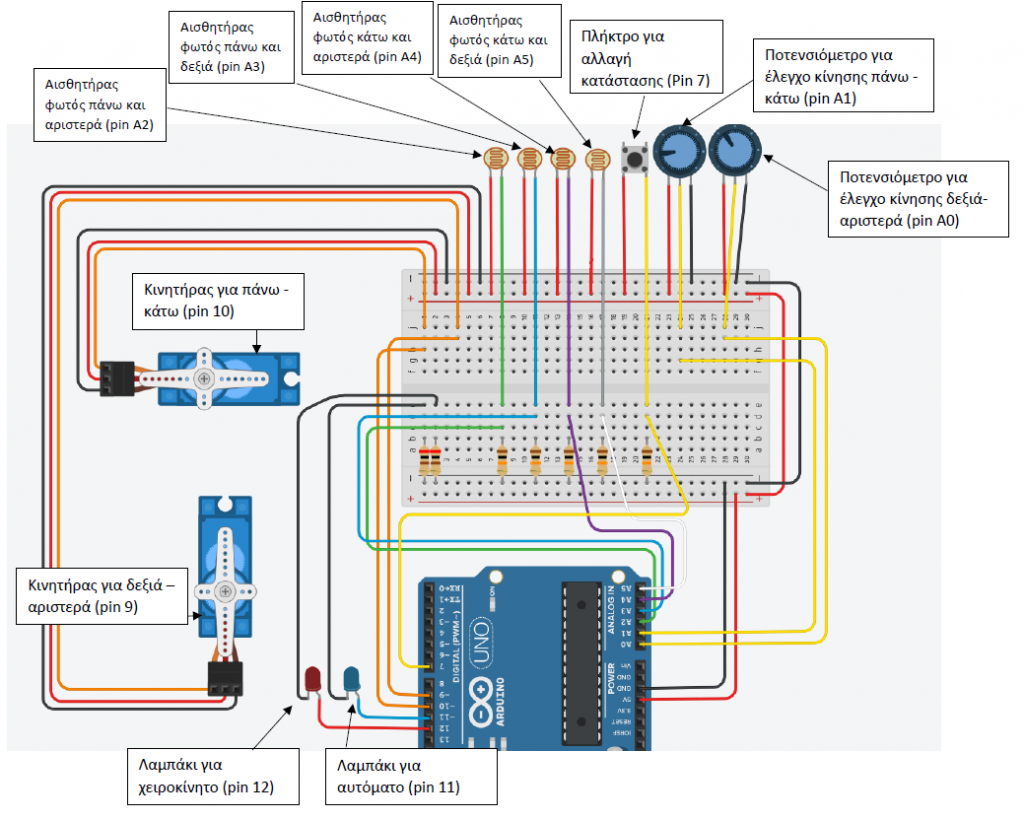

Ο σχεδιασμός των ηλεκτρονικών κυκλωμάτων έγινε στην πλατφόρμα tinkercad. Εκτός από το Arduino τα ηλεκτρονικά που χρησιμοποιήσαμε είναι:

  • Δυο κινητήρες servo
  • Τέσσερις αισθητήρες φωτός
  • Δυο ποτενσιόμετρα
  • Ένα push button
  • Δυο λαμπάκια led
  • Διάφορες αντιστάσεις

Για την συναρμολόγηση και την σύνδεση των ηλεκτρονικών τα παιδιά χωρίστηκαν σε διάφορες ομάδες εργασίας αναλαμβάνοντας συγκεκριμένες δουλειές (σύνδεση καλωδίων, κόλληση καλωδίων, μόνωση καλωδίων, βίδωμα κινητήρων και γραναζιών κ.α.)

Ομάδες εργασίας
Κατά την διάρκεια της κατασκευής
Μόνωση καλωδίων
Κόλληση καλωδίων
Βίδωμα – συναρμολόγηση

Θέλαμε η κατασκευή μας να έχει δυο δυνατότητες λειτουργίας:

  • Χειροκίνητη, όπου θα περιστρέφαμε τους κινητήρες με τα δυο ποτενσιόμετρα
  • Αυτόματη, όπου η θέση του φωτοβολταϊκού θα ελέγχονταν από τους αισθητήρες φωτός.

Για αυτόν τον λόγο προγραμματίσαμε την συσκευή να αλλάζει κατάσταση με την χρήση ενός push button και να μας ειδοποιεί για την κατάσταση με δύο φωτάκια led. Το πρόγραμμα έγινε με την χρήση της πλατφόρμα tinkercad. Μπορείτε να κατεβάσετε ένα pdf με την επεξήγηση του προγράμματος εδώ:Κώδικας φωτοβολταικού

Τα παιδιά παρουσίασαν την κατασκευή τους στο 8ο Μαθητικό Φεστιβάλ Ψηφιακής Δημιουργίας, στις εκδηλώσεις για την Παγκόσμια Ημέρα Περιβάλλοντος και στην διήμερη έκθεση «Τα παιδιά της πόλης μας δημιουργούν» που συνδιοργανώθηκε από το Πειραματικό Δημοτικό Σχολείο Φλώρινας και τον ΦΣΦ Αριστοτέλη.

Παρουσίαση των παιδιών στο 8 Μαθητικό Φεστιβάλ Ψηφιακής Δημιουργίας

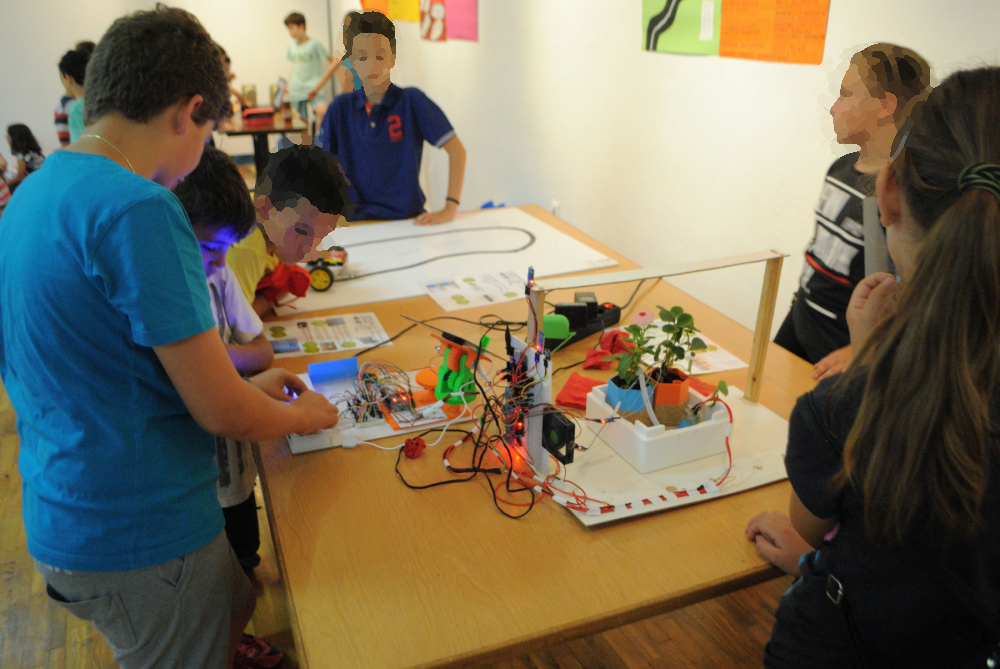

Από την έκθεση “Τα παιδιά της πόλης μας Δημιουργούν”
